一、穿综杆的分类 (1)按穿综杆的截面形状分类:O形;J形;C形(见图6-1)。

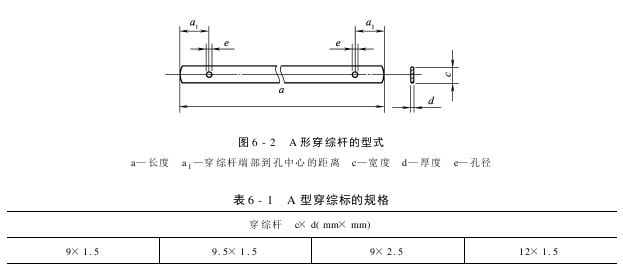

(2)按穿综杆的用途分类: ①闭口O形综耳综丝用的穿综杆。 ②J形综耳纲片综用穿综杆。 ③C形综耳钢片综用穿综杆。 二、穿综杆的规格和技术要求 (一)O形穿综杆的规格和技术要求 (1)根据穿综杆的使用情况。O形穿综杆可分为:A形、B形两种。 ①A形:A形穿综杆的形式和规格如图6-2、表6-1。

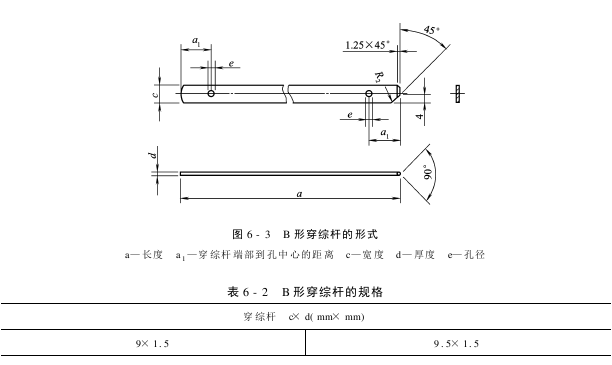

②B形:以楔形端连结乌斯特(Uster)自动穿经机的穿综杆。B形穿综杆的形式和规格如图6-3、表6-2。

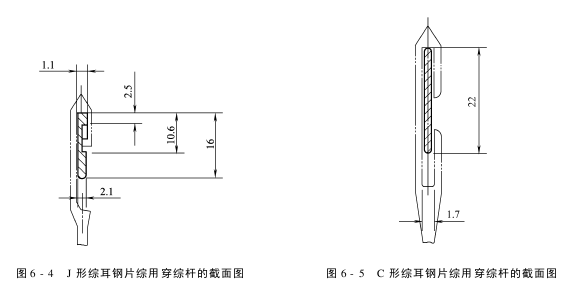

(2)O形穿综杆应用不锈钢(2Cr13、3Cr13)或锰钢(60Mn、65Mn)等材料冷轧成型,并经热 处理后而制成。 (3)O形穿综杆的技术要求为: ①穿综杆的抗拉强度σb =1300～1500N/mm2。 ②穿综杆四周完滑,无毛刺。 ③穿综杆表面平坦完洁,四周完滑,无毛刺。 ④穿综杆需校直。 (二)J形穿综杆的规格和技术要求 (1)J形穿综杆的规格为:16mm×2.1mm,其主要尺寸见图6-4。 (2)J形穿综杆应用不锈钢(2Cr13、3Cr13)或锰钢(60Mn、65Mn)等材料冷轧成型,并经热处理后而制成。 (3)J形穿综杆的技术要求为: ①穿综杆的抗拉强度σ_b=1290～1400N/mm²。 ②穿综杆表面平坦完洁,四周完滑,无毛刺。 ③穿综杆需校直。 (三)C形穿综杆的规格和技术要求 (1)C形穿综杆的规格为:22mm×1.7mm,其主要尺寸见图6-5。

(2)C形穿综杆应用2Cr13或3Cr13等材料冷轧成型,并经热处理后而制成。 (3)C形穿综杆的技术要求为: ①穿综杆的抗拉强度σ_b=1290～1400N/mm²。 ②穿综杆表面平坦完洁,四周完滑,无毛刺。 ③穿综杆需校直。直线度≤0.3m。
