（）主传动的结构和技术要求

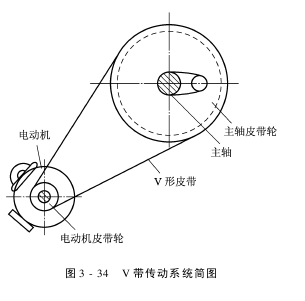

（）主传动的结构和技术要求 喷水织机传动系统和其他机型相比结构简单,主要为直接式传动,为了提高工作性能还有一些特别设计的传动系统。 采纳直接传动式喷水织机,电动机通过皮带、皮带轮直接将动力传递给主轴,因此在电动机和主轴之间的传动链上不存在离合器,机构较简单,且当织机以任何方式停机时,电动机均断电停止转动,幸免了电动机的空转。但是为了缩短启、制动时间,必须配备较大功率的电动机,以提供足够的启制动力矩,如LW603—230所配电动机:平纹2.6kW,多臂3１7kW;ZW405—230所配电动机:平纹2１7kW,多臂3.7kW。即使如此,织机开车打纬时,其转速还是低于额定的数值,在打纬时,织机转速仍达不到额定转速,因此会对织物质量产生不利的影响。图3-34为V带传动系统简图。 对V带传动系统,应根据给定的传动比和传递功率来设计皮带的尺寸,选择所用V带的型号和根数,这可应用一般机械零件设计的方法进行。由于V带具有肯定的弹性,所以在承受织机的冲击性负载时,它能起到肯定的缓冲吸振作用。 直接式传动系统所用的电动机是和织机直接联动的,为提高电动机的启动转矩,启动时可预先从电动机绕组星形和三角形二种接法中选择三角形接法,待启动后正常运转时再转回星形接法。但采纳该传动方式,由于织机的启、制动相当频繁,启动时电流大,致使效率下降;其它在制动时,电动机转子和小皮带轮一起刹停,增加了制动的负荷。 AAAKY，7II56U65E4T45UY75T
