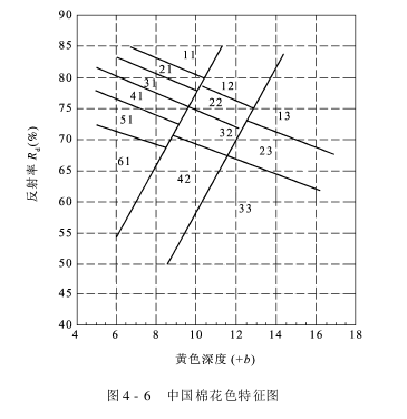

HVI仪器检验中的技术参数和传统棉花检验中的技术参数并不完全相同。HVI仪器通过专用计算机和程序集成了棉花测色仪、杂质仪、气流仪和纤维照影/强力仪,可以测定棉纤维的色特征级、长度、长度整齐度、短纤维指数、断裂比强度、断裂伸长率、杂质含量、马克隆值和成熟度等物理指标。 (一)色特征级(CottonColorGrade) 棉花样品的色特征级是其表面反射率(R _d )和黄色深度(+b)的测试结果,是棉花色特征图上所对应的位置的数值表示。 1.反射率(Reflect) 简称R _d ,表示棉花样品反射完的明暗程度。 2.黄色深度(Plusb) 简称+b,表示棉花黄色色调的深浅程度。 棉花按色特征分为3类13个级别,色特征级用两位数字表示,位是级别,第二位是类型。类型分白棉、染污棉、黄染棉。 白棉分6个级别,代号分别为:11、21、31、41、51、61;染污棉分4个级别,代号分别为:12、22、32、42;黄染棉分3个级别,代号分别为:13、23、33。 其中31为标准级,色特征级的分布和范围用色特征图表示,如图4-6所示。

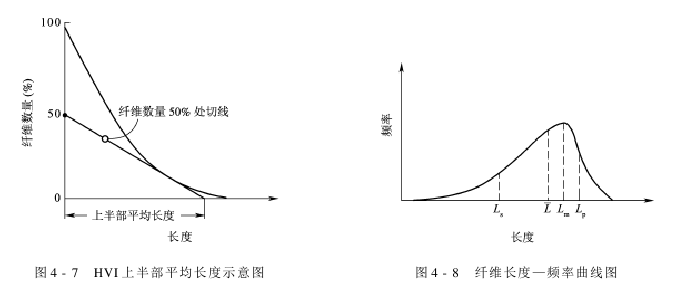

(二)棉花长度 1.上半部平均长度(Upperhalfmeanlength) 棉花上半部平均长度是指在照影曲线图中,从纤维数量轴上50%处做照影曲线的切线,切线和长度坐标轴相交点所显示的长度值,如图4-7所示。 在HVI仪器检验中,用上半部平均长度表示棉花长度,以1mm为级距,分8个级。其中28mm为长度标准级,长度保留1位小数。 HVI仪器检验中的上半部平均长度和传统检验中的长度指标的关联可通过纤维长度—频率曲线图(图4-8)结合各指标长度定义做定性分析。

图中:Ls ———短纤维界限; Lm ———主体长度,是指一束棉纤维中含量多纤维的长度;Lp ———品质长度,又称右半部平均长度,是指比主体长度长的那一部分纤维的重量加权平均长度;L———平均长度,是指纤 2.平均长度(Meanfibrelength) 平均长度是在照影曲线图中,从纤维数量100%处做照影曲线的切线,切线和长度坐标轴相交点所显示的长度值。 3.长度整齐度指数(LengthUniformity) 长度整齐度指数是平均长度和上半部平均长度的比值,用百分率表示。长度整齐度指数分档见表4-2。

4.短纤维指数 短纤维指数是长度在16mm以下(包含16mm)棉纤维重量和全部棉纤维重量之比,以百分率表示,保留1位小数。 (三)棉花强伸性 1.断裂比强度(FibreStrength) 纤维束拉伸至断裂时所对应的强度,以未受应变试样每单位线密度所受的力来表示。 单位为cN/tex。表4-3的数据是采纳夹头隔距3.2mm,HVICC水平的断裂比强度分档表。

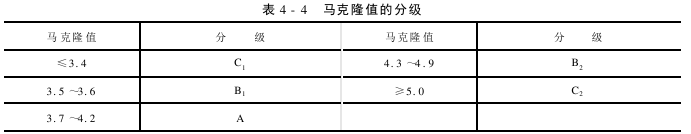

2.断裂伸长率(BreakingExtensibility) 纤维束拉伸至断裂时的相应伸长和3.2mm隔距长度之比,以百分率表示。 (四)棉花含杂 1.杂质粒数(Trashcount) 使用杂质仪测试棉花时,从测试窗口上观看到的棉样表面的杂质粒数。 2.杂质面积(Trasharea) 棉样表面的杂质总面积和测试窗口面积之比,用百分率表示,即杂质面积。 (五)马克隆值(Micronaire) 马克隆值是肯定量棉纤维在规定条件下透气阻力的量度,它是棉纤维线密度和成熟度系数的乘积,以马克隆刻度表示。马克隆值分级见表4-4。
