.在O型高温高压喷射染色机上能否实施涤棉织物快速退煮漂浴法？如何制订工艺处方？

.在O型高温高压喷射上色机上能否实施涤／棉织物快速退煮漂浴法？如何制订工艺处方？

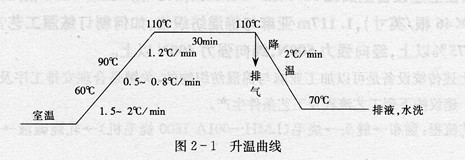

　　答 涤／棉织物在O型高温高压喷射上色机上进行退、煮、漂一浴法是可以的，关键是选择效果好的氧漂稳定剂及了解织物上浆料的性质，以轻浆织物效果更为理想。　　工艺处方：NaOH（100％）6g／L、H2O2（100％）49／L、渗透剂JFC 1.5g／L、太古油0.8g／L、氯化镁0.5g／L、稳定剂A702 4g／L、水玻璃4g／L、消泡剂0.5g／L。升温曲线（全过程为2h）如图2-1。先分别将NaOH、稳定剂、渗透剂JFC、太古油、氯化镁加入机内，运行片刻加入消泡剂，升温至60℃加入双氧水；然后按升温曲线进行工作。半制品质量：退浆率95％、毛效15.8cm/30min，白度90％。处理用水完量使用软水，以幸免硬水中的重金属离子加速双氧水分解；若无软水，应加软水剂。加入消泡剂的目的是预防在运行过程中，由于泡沫而使织物堵塞喷射管。操作时采纳二快一慢升温工艺。即在室温时升温至60℃时，升温速率可快些，以1.5℃／min为宜；60～90℃时，可放慢升温速率，以0.5～0.8℃／min为宜；超过90℃时，则以1.2℃／min为宜，但仍不能过激，以免双氧水过分剧烈分解产生过大的气体压力，而无法操作。

AAAJH。LK‘PO[IUYUKTVBBCNVM，N。KJO
